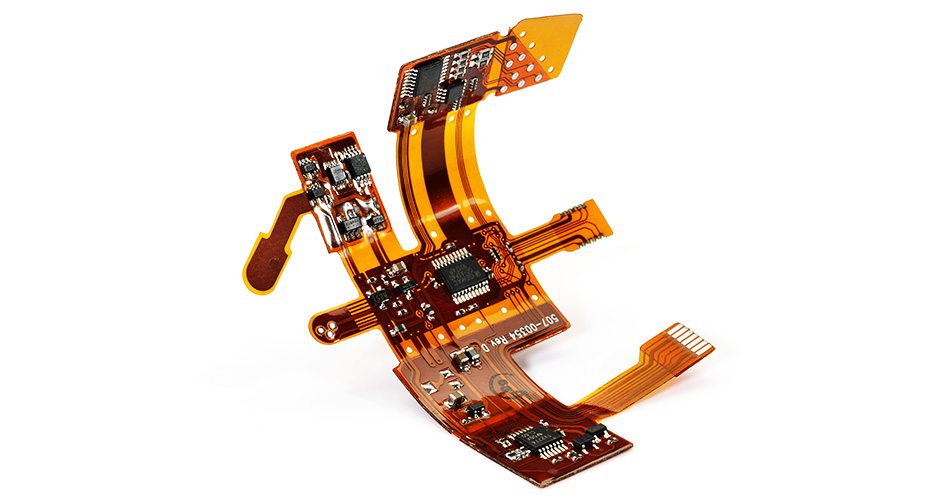

柔性電路板（FPC）因其輕薄、可彎曲的特性，在智能穿戴設備、可折疊手機、醫療器械和航空航天等領域得到了廣泛應用。然而，柔性電路板獨特的物理特性，也為后續的PCBA加工和測試環節帶來了前所未有的技術難點。傳統的剛性PCBA測試方法已不再適用，需要全新的策略和技術來確保其質量和可靠性。

一、柔性PCBA測試的技術難點

1. 物理變形與接觸穩定性

柔性電路板的最大特點就是“柔”。在測試過程中，PCBA的彎曲和變形會使得探針與測試點之間的接觸變得不穩定。傳統的ICT（在線測試）探針臺，依賴于剛性探針的精確對位和固定壓力，在測試柔性PCBA時極易因板子的微小移動而導致接觸不良，造成誤判或漏判。

2. 脆弱的測試點與電路

與剛性PCBA相比，柔性電路板的材料更薄，測試點和走線也更為脆弱。在測試過程中，如果探針的壓力過大或?qū)ξ徊粶?zhǔn)，很容易損傷PCBA表面的測試點或電路，導致不可逆的物理損壞。這對于一些高價值或關鍵的柔性PCBA來說，是絕對不允許的。

3. 高密度與微型化挑戰

為了適應小型化設備的需求，柔性PCBA的設計通常高度集成，元器件排列密集，測試點間距也越來越小。這使得測試工裝的制造難度成倍增加，探針的精度要求也更高。同時，細小的走線和元器件也使得高頻信號測試變得更加復雜，任何微小的阻抗變化都可能影響性能。

二、解決方案與測試策略

1. 采用非接觸式測試方法

為了解決探針接觸不穩定的問題，非接觸式測試技術正在被廣泛應用。例如，飛針測試（Flying Probe Test）因其探針可編程控制、無需固定工裝的特性，成為柔性PCBA測試的首選。飛針測試能夠精確地避開脆弱區域，并適應PCBA的輕微變形，大大降低了物理損傷的風險。

2. 柔性工裝與專用夾具

對于需要大批量測試的柔性PCBA，可以設計和制造專門的柔性測試工裝。這些工裝采用柔性或可調節的材料，能夠更好地貼合PCBA的形狀，確保探針與測試點的穩定接觸。同時，測試夾具也需要具備更精密的定位系統和更輕柔的壓力控制機制，以保護PCBA不受物理損傷。

3. 結合多種測試手段

單一的測試方法已無法滿足柔性PCBA的全面質量要求。通常需要結合多種測試手段：

• ICT/飛針測試：檢查基本的電氣連接和元器件值。

• AOI（自動光學檢測）：檢查元器件的放置、焊點外觀和極性等。

• X射線檢測：用于檢查BGA等封裝元器件的內部焊點質量。

• 功能測試：驗證PCBA在彎曲狀態下的功能，模擬其在最終產品中的實際工作環境。

結論

柔性電路板的興起，為PCBA加工和測試行業帶來了新的挑戰，也推動了技術的創新和發展。應對柔性PCBA的獨特難點，需要從測試設備、工裝設計到測試策略進行全面的革新。通過采用非接觸式測試、專用的柔性工裝以及結合多種測試手段，PCBA工廠能夠有效地解決柔性PCBA測試中的技術難題，為智能穿戴和可折疊設備等創新產品的質量和可靠性提供堅實保障。
